| 產品名稱： | JIS日標閘閥 | 產品型號： | Z41 |
| 驅動方式： | 手動、氣動、電動 | 連接形式： | 對夾、法蘭 |
| 結構形式： | 明桿、暗桿 | 密封材料： | 硬質合金、鑄鋼、橡膠 |
| 壓力范圍： | PN2.0～16.0MPa | 公稱通徑： | Class150～900 |
| 常用材質： | 碳鋼、不銹鋼 | 技術咨詢： | 021-31007323 |
一、JIS日標閘閥 主要用途：
法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
設計與制造 Design and Manufacture | 結構長度 Face to face/ End to end | 法蘭尺寸 FlangeDimension | 壓力-溫度Pressure Temperature Lating | 試驗-檢驗Inspection and Test |
|---|---|---|---|---|
JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2073 B2083 | JIS B2003 |
設計與制造 Design and Manufacture | 強度試驗 Shell Test | 水密封試驗 WaterSeal Test | 氣密封試驗 Air SealTest | |||
|---|---|---|---|---|---|---|
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.7 | 1110 | 5.7 | 815 | ||
600 | 15.3 | 2220 | 11.3 | 630 | ||
900 | 23.0 | 3330 | 17 | 2445 | ||
體蓋瓣 Body Cover Disc | 閥桿 | 密封面 | 墊片（環） | 填料 Packing | 工作溫度℃ Working Temperature | 適用介質Suitable Medium |
|---|---|---|---|---|---|---|
WCB | 2Cr13 | 13Cr | 增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite | 柔性石墨 增強柔性石墨 | ≤425 | 水 蒸汽 油品 |
WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
C5 C12 | ≤540 | |||||
CF8 | F304 | ≤200 | 硝酸 | |||
CF8M | F316 | |||||
CF3 | F304L | |||||
CF3M | F316L |
 | |

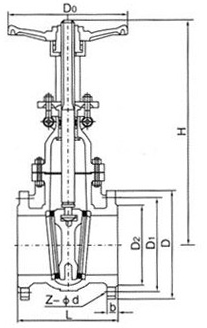

| JIS日標閘閥 結構圖 |
10K級主要尺寸和重量 Size Main Dimensions and Weight
DN（mm） | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
50 | 2 | 178 | 155 | 120 | 100 | 16 | 4-19 | 409 | 200 | 24 |
65 | 21/2 | 190 | 175 | 140 | 120 | 18 | 4-19 | 535 | 250 | 31 |
80 | 3 | 203 | 185 | 150 | 130 | 18 | 8-19 | 570 | 250 | 40 |
100 | 4 | 229 | 210 | 175 | 155 | 18 | 8-19 | 590 | 250 | 55 |
150 | 6 | 267 | 280 | 240 | 215 | 22 | 8-23 | 630 | 300 | 90 |
200 | 8 | 292 | 330 | 290 | 265 | 22 | 12-23 | 960 | 350 | 145 |
250 | 10 | 330 | 400 | 355 | 325 | 24 | 15-25 | 1158 | 400 | 230 |
300 | 12 | 356 | 450 | 400 | 370 | 24 | 16-25 | 1378 | 450 | 330 |
350 | 14 | 381 | 490 | 445 | 415 | 26 | 16-25 | 1543 | 500 | 460 |
400 | 16 | 406 | 560 | 510 | 475 | 28 | 16-27 | 1738 | 600 | 600 |
450 | 18 | 432 | 620 | 565 | 530 | 30 | 20-27 | 1959 | 600 | 980 |
500 | 20 | 457 | 675 | 620 | 585 | 30 | 20-27 | 2214 | 680 | 960 |
20K級主要尺寸和重量 Size Main Dimensions and Weight
DN（mm） | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
50 | 2 | 216 | 155 | 120 | 100 | 18 | 8-19 | 480 | 200 | 32 |
65 | 21/2 | 241 | 175 | 140 | 120 | 20 | 8-19 | 510 | 250 | 39 |
80 | 3 | 283 | 200 | 160 | 135 | 22 | 8-23 | 580 | 280 | 55 |
100 | 4 | 305 | 225 | 185 | 160 | 24 | 8-23 | 700 | 350 | 80 |
150 | 6 | 403 | 305 | 260 | 230 | 28 | 12-25 | 940 | 400 | 160 |
200 | 8 | 419 | 350 | 305 | 275 | 30 | 12-25 | 1190 | 450 | 250 |
250 | 10 | 457 | 430 | 380 | 345 | 34 | 12-27 | 1390 | 500 | 370 |
300 | 12 | 502 | 480 | 430 | 395 | 35 | 16-27 | 1600 | 500 | 560 |
350 | 14 | 762 | 540 | 480 | 440 | 40 | 16-33 | 1750 | 600 | 870 |
400 | 16 | 838 | 605 | 540 | 495 | 46 | 16-33 | 1900 | 600 | 1150 |
450 | 18 | 914 | 675 | 605 | 560 | 48 | 20-33 | 2320 | 650 | 1270 |
